Hi,

nach meinem Low-Budget Trommler Eigenbau, welchen ich 2012 fertig gestelt habe, folgte ein Vlieser im Eigenbau und nun ist der Trommler 2.0 in der Entstehungsphase.

Der Vlieser wurde im Mai verkauft und das System läuft seitdem mit einem Spaltsieb und siehe da, Sicht 50cm un nix mit Glasklar. Shocked

Nun ist der Trommler zu 90% fertig und wird hoffentlich bald eingebaut.

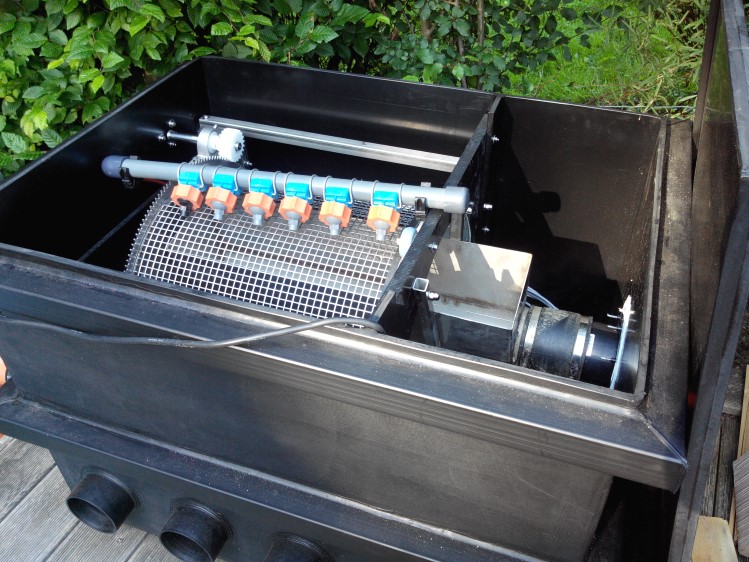

Als Basist dient eine angefertigte HDPE Kiste mit 4 x 110 Einläufen und 3 x 110er Ausläufe.

Die V2A Trommel hat Durchmesser 50cm und eine länge von 44cm und wird mit einem 64er Sieb bespannt.

Als Flow sind erstmal 16000ltr/h und später 20000ltr/h angestrebt.

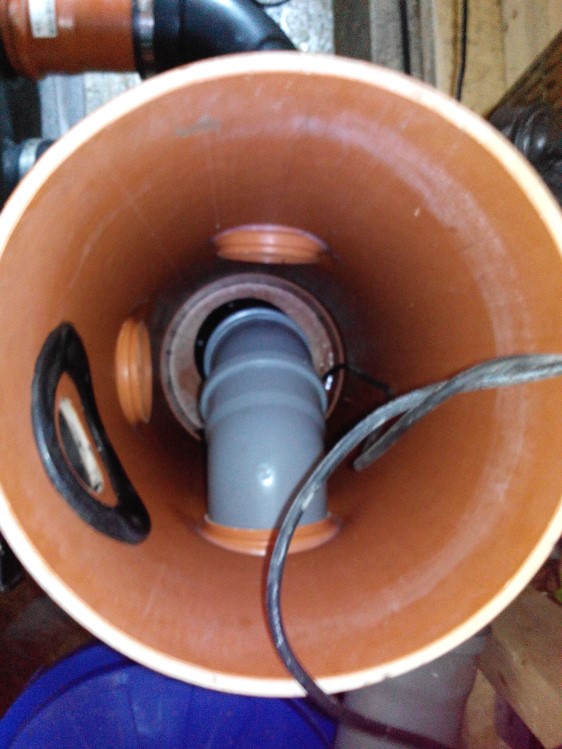

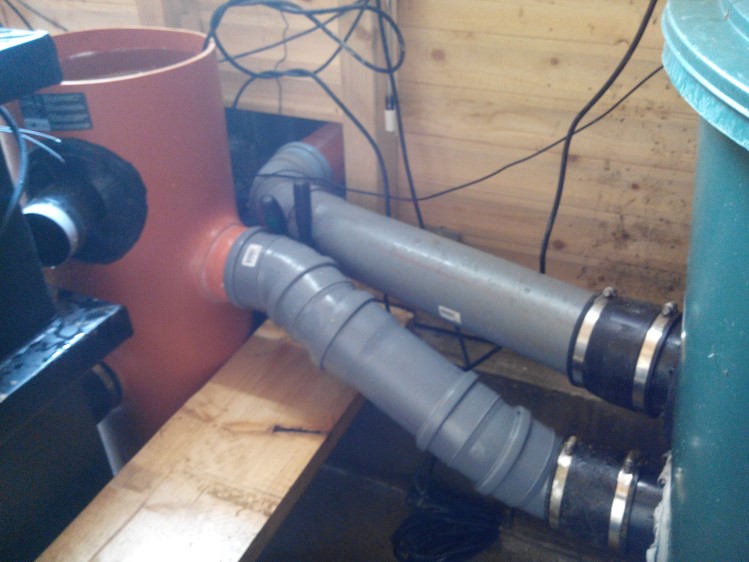

Nach dem Trommler kommt die PK (300er KgRohr mit Muffe) welche 2 x 110er Einläufe und 1 x 110er Auslauf von der Rohrpumpe hat, welche direkt in eine 200ltr Regentonne welche mit Helx befüllt ist und von da geht es wieder in den Teich mit 1 x 110.

Gesteuert wird über Relaissteuerung mit Ultraschallsensor.

Spülpumpe ist unterhalb der Trommel liegend montiert.

Ebenfalls ist noch eine Tauch UVC vorgesehen welche neben der Trommel platziert wird.

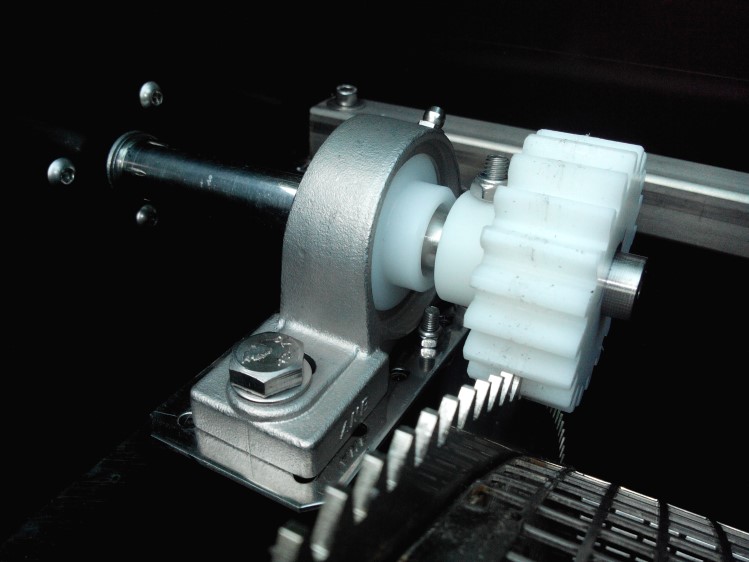

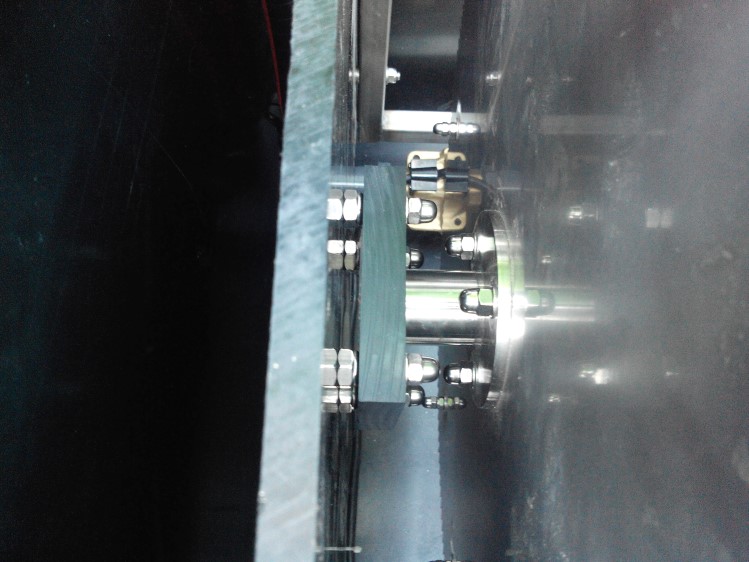

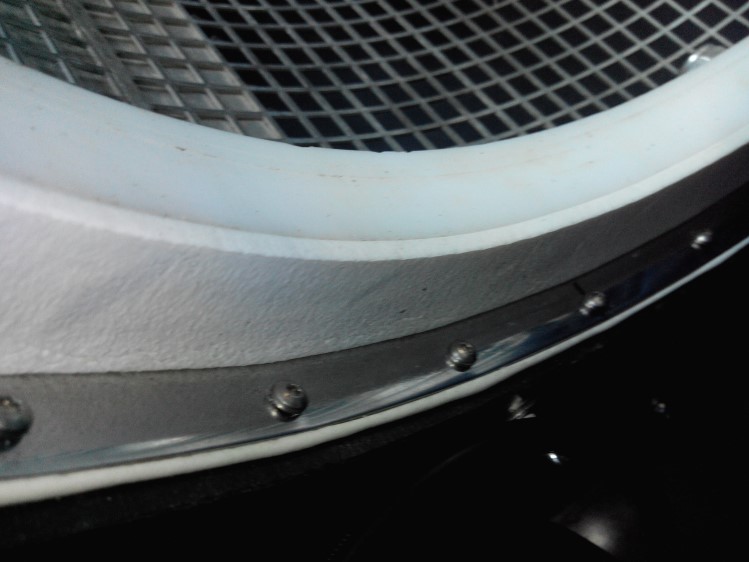

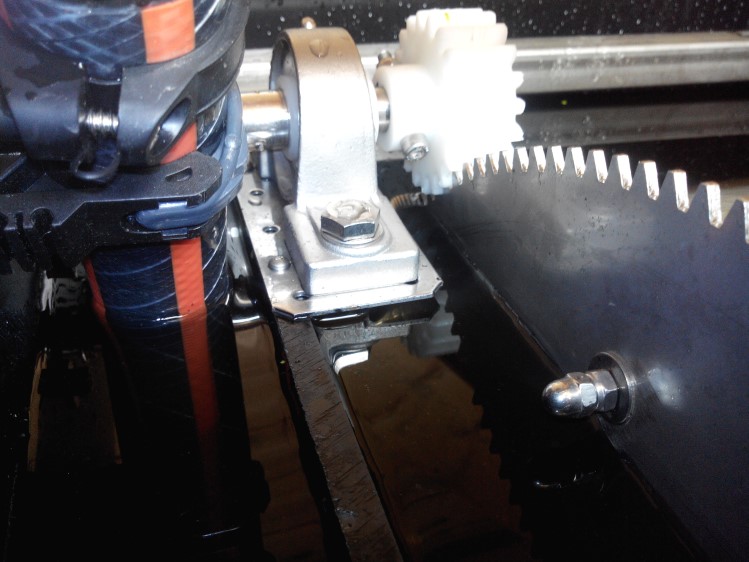

Abdichtung der Trommel vorn siehe Bilder und Lagerung hinten V2A und POM, angetrieben über 24V Motor.

Der Schritt vom meinem ersten Trommler zum 2.0 ist solide aufgebaut Laughing

MFG Mike

hallo mike,

top solide arbeit - volle Achtung !

_________________
gruß jürgen
--------------------------------------------------------------------------------------

Ist richtig gut geworden! Irgendwoher kenne ich einige der Teile

_________________
Gruß Uwe

Meine Teichbaudoku:
viewtopic.php?f=1&t=15521

Hallo Mike,
gefällt mir gut! Sauber Arbeit, Dein Einsatz hat sich gelohnt.
Stell mal bitte noch ein paar Detailbilder mehr ein.
Gruß Karl

_________________
Gruß Kallemann
Es gibt nur eine falsche Sicht der Dinge, der Glaube, meine Sicht sei die einzig richtige
nagurjuna

Hi,

ja ich werde boch ein paar Detailaufnahmen von der Lagerung und Trommel vorne machen.

Ebenfalls bin ich noch am Überlegen ob ich mir Wiremesh Gewebe zulegen soll.


MFG Mike

Hallo Mike,
sehr wichtig bei der Filtergewebe - Auswahl ist der "freie Querschnitt".
Lass dir diese Angaben im Vergleich möglichst auch von anderen Herstellern geben.
So hat z.B. mein 63µm Gewebe (63µm Maschenweite) einen freien Querschnitt von 37%.
Der Draht-ø hier = 0,040mm beeinflusst den freien Querschnitt sehr stark.

_________________
Gruß Kallemann
Es gibt nur eine falsche Sicht der Dinge, der Glaube, meine Sicht sei die einzig richtige
nagurjuna

Danke für die Info, Kalle

Anzeige:

_________________
Wenn du einen Monat lang ein werbefreies Forum willst, klicke hier und überweise mir 100 Taler!
Wenn du mich im Koi-Schnack etwas fragen möchtest, klicke hier!

MIKE,

da sag ich mal Top saubere Arbeit

Jetzt wollen wir mehr Fotos sehen

LG Patric

_________________
schöne Grüße aus Drensteinfurt
Mein Teichumbau
viewtopic.php?f=1&t=17080

Nabend,

also morgen Abend kann ich noch nen paar Fotos nachlegen.

Mal sehen ob er morgen an seinem Arbeitsplatz steht.

MFG Mike

Hi,

so Trommler läuft !!!!!!

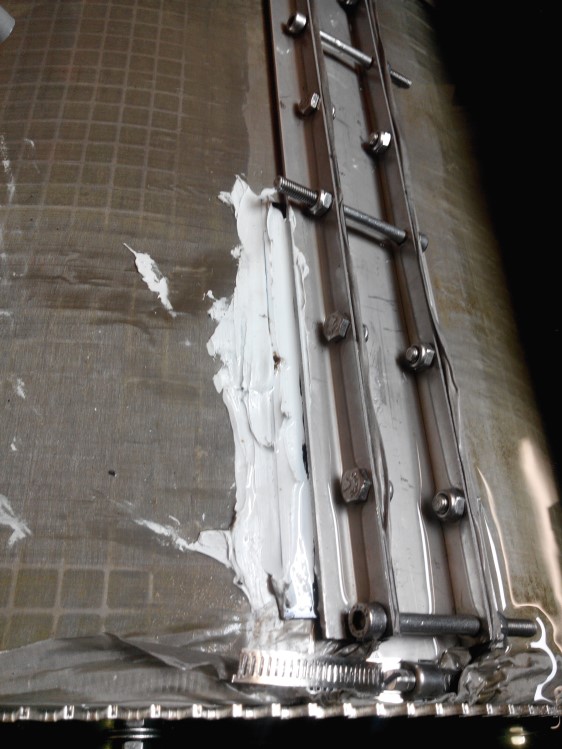

Bei der Motage des mitgekauften Siebes sind mir Löcher aufgefallen und beim Spannen musste ich fetstellen das es einen 5cm Riß hat.

Heißt also ich brauche ein neues Sieb

Wer hat eine gute Adresse für ein stabiles Sieb ?????

Maße: 46cm x 168cm

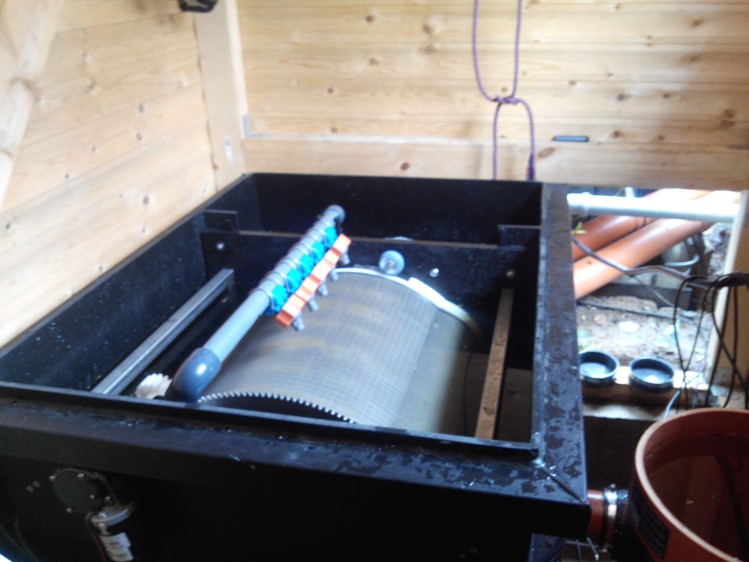

Anbei ein paar Bilder.
