Hallo Zusammen,

ich möchte hier mal meinen Luftheberbau vorstellen. Ich habe diesen auch schon in einem Forum diesen vorgestellt.
Habe lange überlegt ob ich dies hier auch machen sollte. Aber da das Thema hier gerade wieder aufkam fand ich es passend.

Eins vorweg, ich habe noch keine Langzeiterfahrung mit meinem Luftheber. Er lief vor dem Winter ca. 2 Monate. Auch gibt es effizientere Bauweisen (mit guten Ausströmern etc.) in diesem Sektor. Für mich war dies aber die beste in mein Filtersystem zu integrierende Bauweise.

Zum Teichfilteraufbau als Skizze:




Die Druckkammer als Entwurf:




Luftheber Entwurf:




Hier erst mal die Fakten:
System: Tcheschischer Luftheber
2 mal Luftheber aus 125er KG rohr.
2m lang
Luftzuleitung ist mit 20mm PVC Rohr und Schlauch

Benötigte Materialien (für einen Luftheber):
2 mal Übergangsstück von Kunststoffrohr auf Steinzeugmuffe (Innenstück)
KG Rohr (am besten 500mm lang, da es sich sonst schwer rüberschieben lässt)
KG Rohr für die benötigte länge
KG160er Doppelmuffe
PVC Kleber (Tangit)

Benötigtes Werkzeug:
Akkuschrauber oder Bohrmaschine mit Bohrfutter bis 1mm
1mm Bohrer
Drehmel mit Trennscheibe
Flex mit Fächerscheibe (optional, kommt drauf an wie sauber man vorher mit dem Drehmel gearbeitet hat)
Messer zum entgraten
Pinsel zum verkleben
Stufenbohrer oder 20mm Bohrer für die Zuleitung der Luft

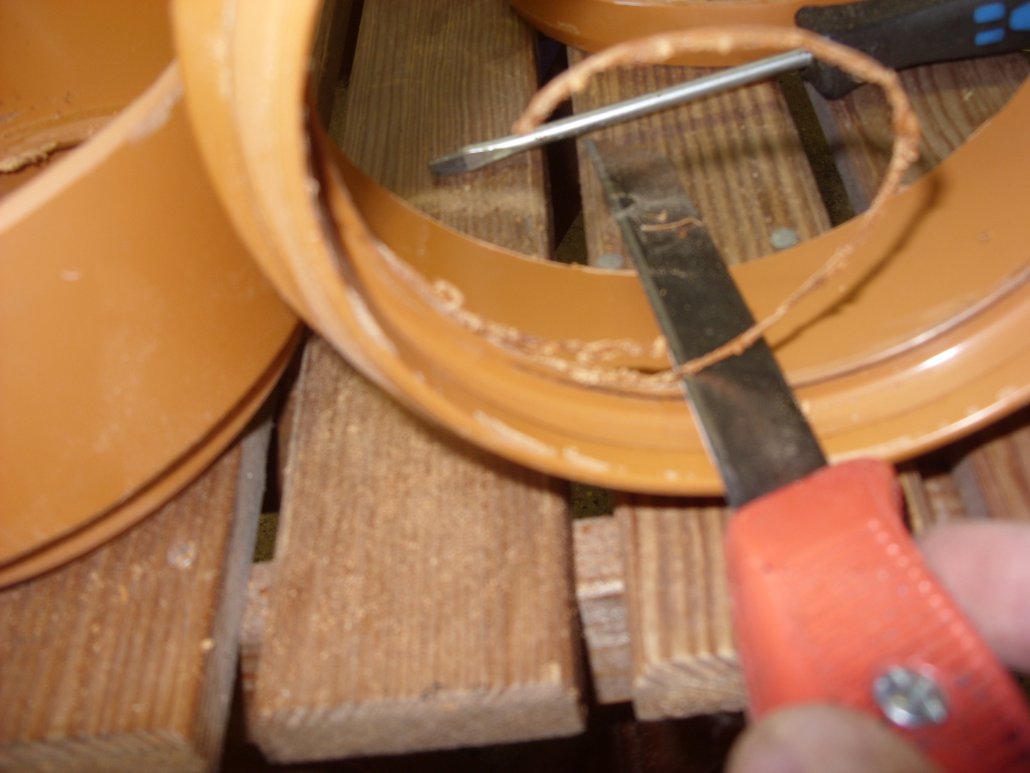

1. Das innenstück von den Übergangsstücken von Kunststoff auf Steinzeugmuffe entfernen
aber nur so weit , das die Dichtung noch hält!




2. Wenn man es ganz genau haben will kann man noch mit der Flex den kleinen Rand wegmachen der noch stehen geblieben ist.




3. Dann trennt man die 160er Doppelmuffe genau in der Mitte durch
Leider kein Bild von, kann man aber hier sehen, (die eine hälfte)




4. Die eine hälfte der Doppelmuffe (mit der Seite wo keine Dichtung ist) bis zur hälfte miit dem Übergangsstück zusammengekleben




5. Das andere Übergangsstück wird da reingesteckt, wo die Dichtung ist





6.Jetzt muss noch ein Loch soweit wie möglich oben in die Druckkammer gebohrt werden, damit man auch Luft einblasen kann.
Habe eine Schlauchtülle für 20mm benutzt




7. Jetzt wird das Luftheberrohr bearbeitet. Ringsherum wird ein karriertes Blatt aufgeklebt. Nun im Abstand von 1cm Löcher (1mm) ringsherum gebohrt. in drei Reihen.





8. Danach schön mit einem etwas größeren Bohrer die 1mm Löcher entgraten, damit sich kein Dreck später absetzen kann.
Leider kein Bild

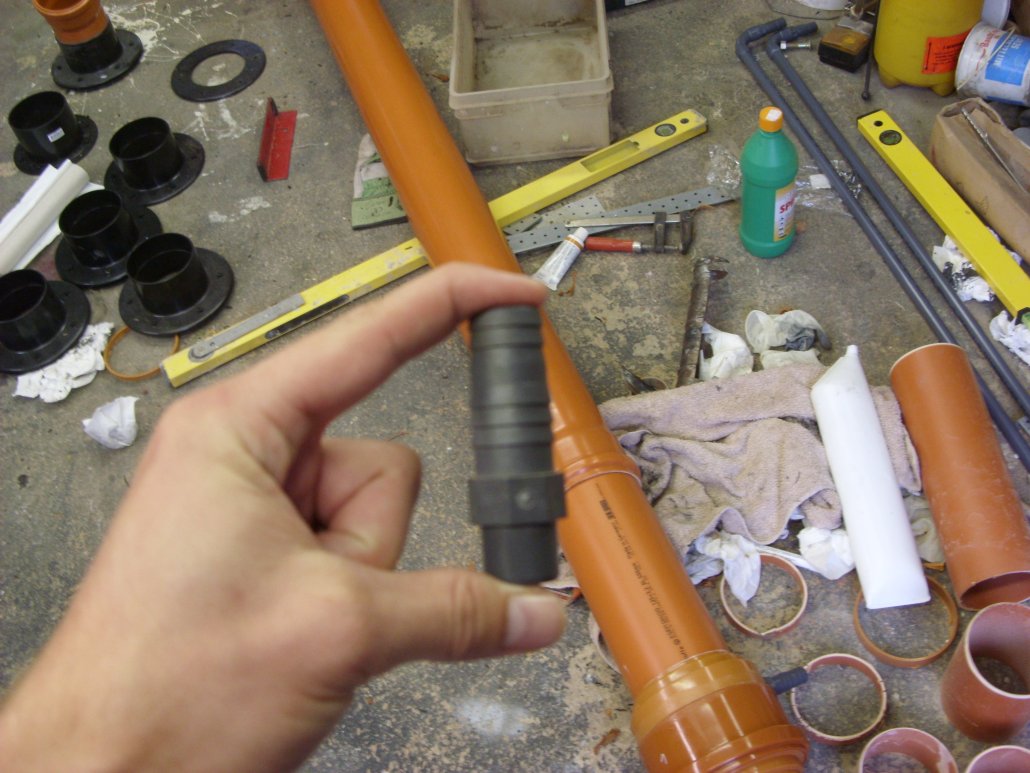

9. Hier ist der Luftanschluss zu sehen

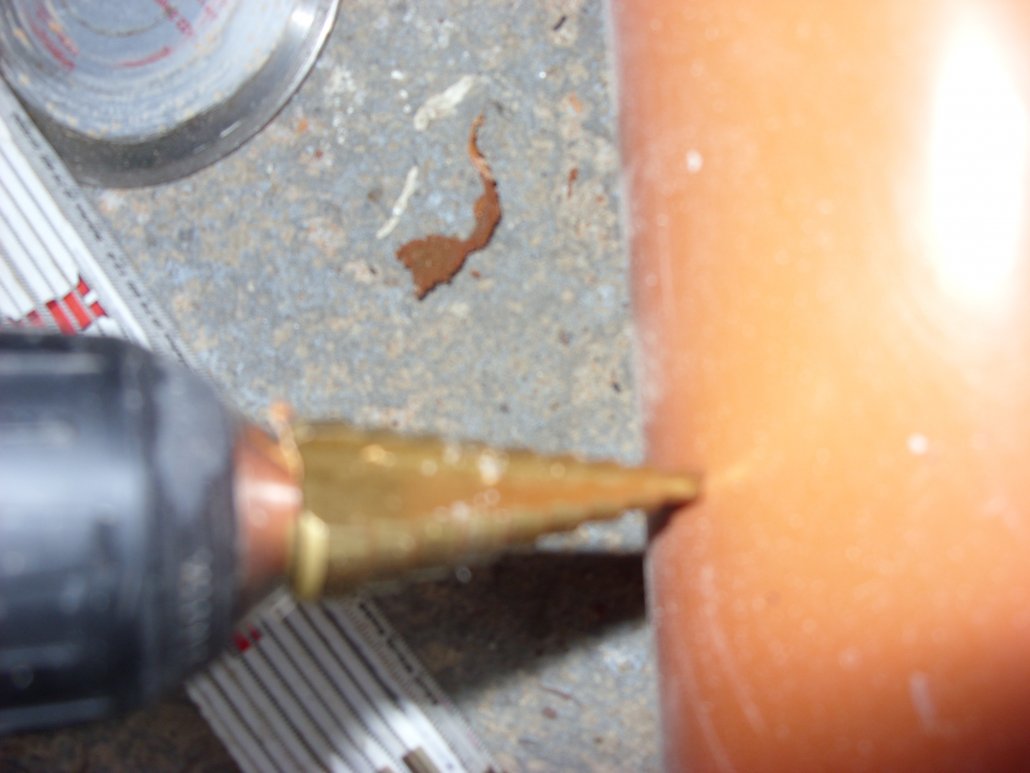

10. Hier wird das Loch für den Einlass gebohrt




11. Nachdem er fertig eingeklebt ist, natürlich muss das Anschlussstück vorher noch gekürzt werden, dass es auf der Innenseite bündig abschließt.

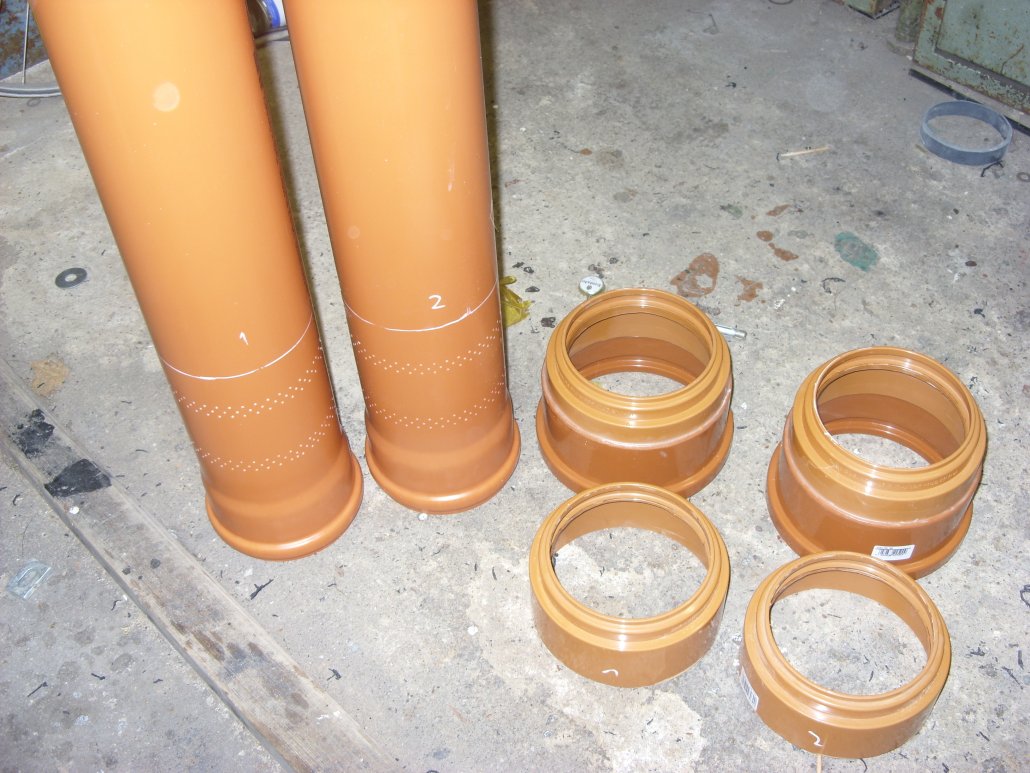

12. Hier sieht man das fertige Produkt, was nur noch zusammengesteckt werden muss.




13. Das fertige Produkt zusammengesteckt.

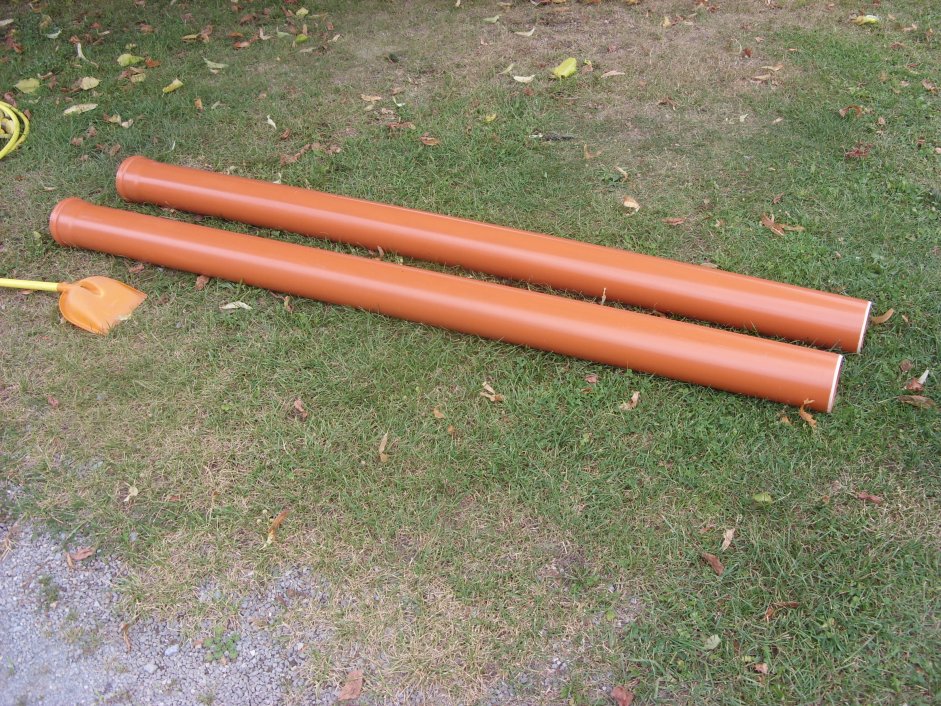

14. Die 125er Steigrohre.




15. Die Luftzuleitung wird zusammengebaut




16. Der Luftheber wird zusammengesteckt.




17. Das erste Probestehen im noch nicht ganz gefüllten Teich.

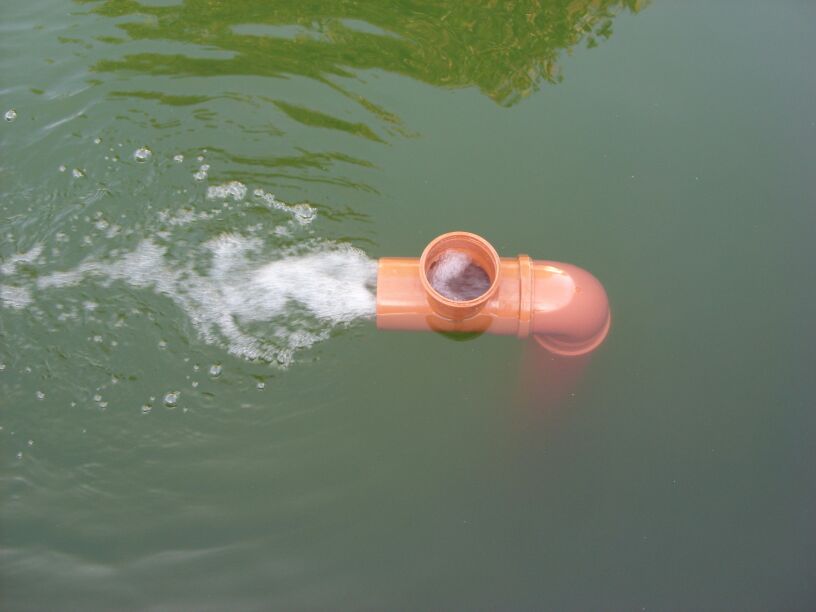

18. Der erste Testlauf.





Ein Video vom ersten Testlauf:
http://www.youtube.com/watch?v=mt63r5sx ... re=mh_lolz

Nach dem ersten Testlauf kamen ungefähr 25tl/h bei 40W Stromverbrauch an. Dort war die Luftzuleitung noch mit einem Gartenwasserschlauch realisiert und noch etwas gebremst.

Werde wenn das Wetter endlich mal besser wird richtig Auslietern und dann berichten.

Ich hoffe der Beitrag gefällt euch .

_________________
____________________
Viele Grüße
Dennis
____________________

Sehr schön dokumentiert!
Ich werde beim nächsten Umbau hoffentlich auch auf Luftheber umsteigen können. Mal sehen, ob sich das bei meinen Gegebenheiten realisieren lässt!


Gruß
Günni

_________________
Es ist nie zu spät, sich für das richtige zu entscheiden!

hallo dennis,

danke für deinen schönen bericht und die ausführliche bebilderung. sowas hilft ungemein beim eigenbau

gruss, torsten

Hallo Denis,

schöne Anleitung und Video. Welchen Vorfilter hast du?
Möchte auch Umbauen auf einen Luftheber.

Gruß Michael

_________________
Gruß
Michael

www.Tier-Teichbedarf-Gnisdza.de

Hi Dennis,

wie hast du den Übergang von der Filterkammer in den Teich gemacht?
Einfach durch die Bodenplatte und du steckst das KG-Rohr auf/in eine Muffe?

Warum sieht man 2 KG-Rohre im Teich? Willst du noch eine zweite Luftheberlinie aufbauen?
Wenn ja, warum schließt du nicht einfach eine 80-Watt Pumpe an, statt der 40 Watt?

_________________
Tschüß Ekki

Hallo Michael,

als Vorfilter habe ich im Moment eine Sifi (Guck mal in die Filteraufbau Skizze ). Diese finde ich aber nicht optimal, da die Spülpumpe laufen muss und zusätzlich Strom verbraucht. Zum weiteren bleibt der Dreck solange in der Kammer bis man ihn abläßt.

Ich möchte evtl. dieses oder nächstes Jahr noch auf Trommelfilter umbauen. Da bin ich noch auf der suche.

EDIT: irgendwie doppelt, wie kann ich das löschen? Bzw. bitte löschen.

_________________
____________________
Viele Grüße
Dennis
____________________

Hallo Michael,
dnake für das Lob. Freut mich wenn ich wenigstens Anregungen für den ein oder anderen geben konnte.
als Vorfilter habe ich im Moment eine Sifi (Guck mal in die Filteraufbau Skizze ). Diese finde ich aber nicht optimal, da die Spülpumpe laufen muss und zusätzlich Strom verbraucht. Zum weiteren bleibt der Dreck solange in der Kammer bis man ihn abläßt.

Ich möchte evtl. dieses oder nächstes Jahr noch auf Trommelfilter umbauen. Da bin ich noch auf der suche.

_________________
____________________
Viele Grüße
Dennis
____________________

Anzeige:

_________________
Wenn du einen Monat lang ein werbefreies Forum willst, klicke hier und überweise mir 100 Taler!
Wenn du mich im Koi-Schnack etwas fragen möchtest, klicke hier!

moin,habe mich mit dieser Technik noch nicht so belesen,aber dein Bericht mit Fotos schon toll.

Gruss

_________________
Gruss Micha

Hi,
Der Übergang bzw. Übergänge der Luftheber sind mit 125er Folienflansche realisiert. Diese gehen durch die Bodenplatte in den Teich.

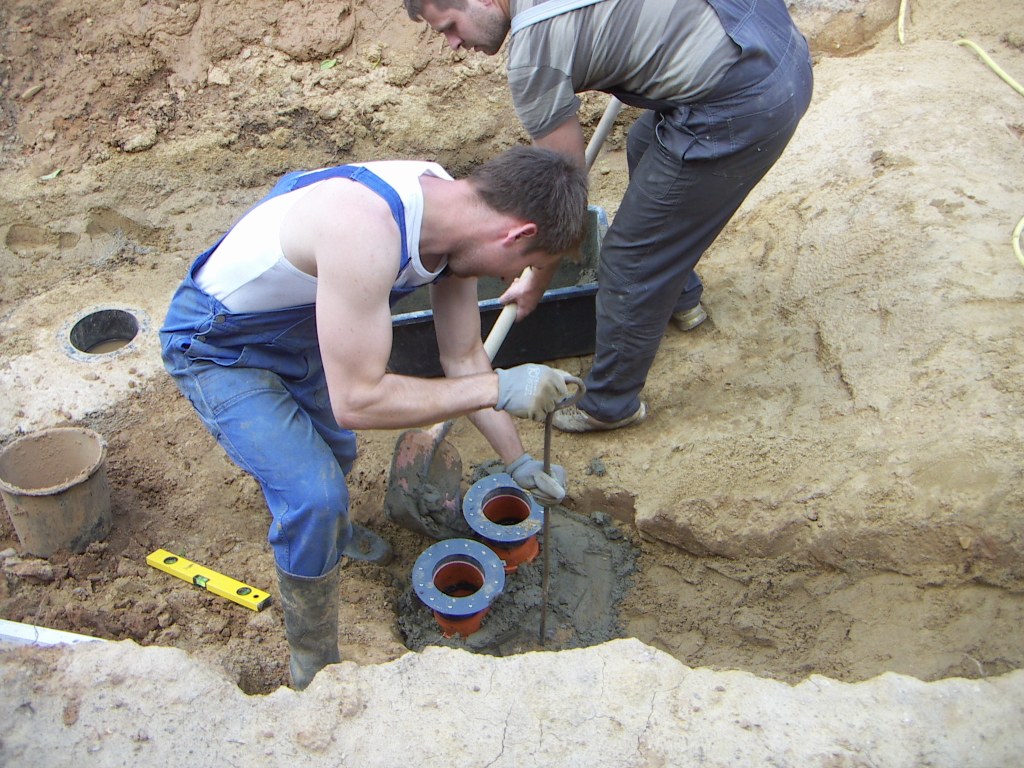

Hier ein paar Bilder vom Einbau:





Ich hatte noch keine Erfahrungen mit Lufthebern. Daher wusste ich nicht, ob ich mit einem 125er hin komme. deshalb ist auch ein zweiter eingeplant und gebaut wurden. Die Kosten halten sich ja im Rahmen.
Die Überlegung ging daraus hevor, dass ein 110er Rohr in Schwerkraft ca. 15tl schafft. (Klar geht auch deutlich mehr, kommt halt auf den Druck an). Dann hatte ich mir "Überlegt" bzw. den Rat bekommen lieber zwei 125er einzubauen um auf meine gewünschten 35-40tl/h zu kommen.
Zumal zwei Luftheber eine höhere Ausfallsicherheit haben als einer.

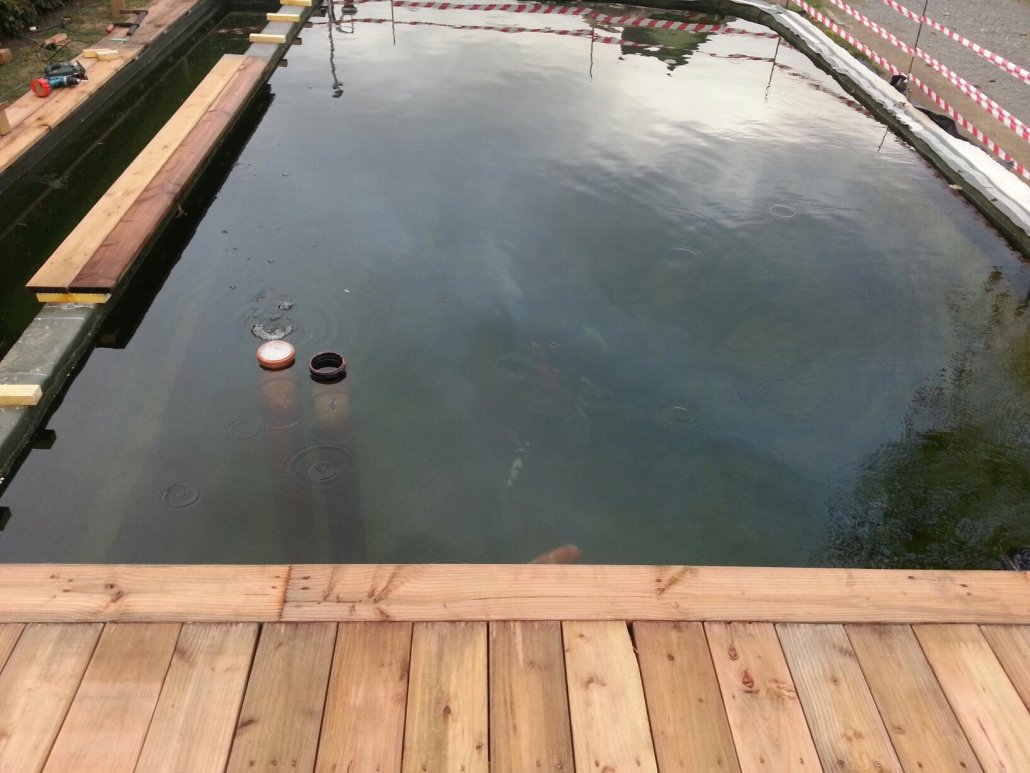

Hier Bilder von den Lufthebern im Teich.
Bild ist im dinklen gemacht, daher ein bisschen schlecht zu erkennen.


Hier sieht man die Abdeckung der Luftheber, bzw. meinen kleinen Steg.
