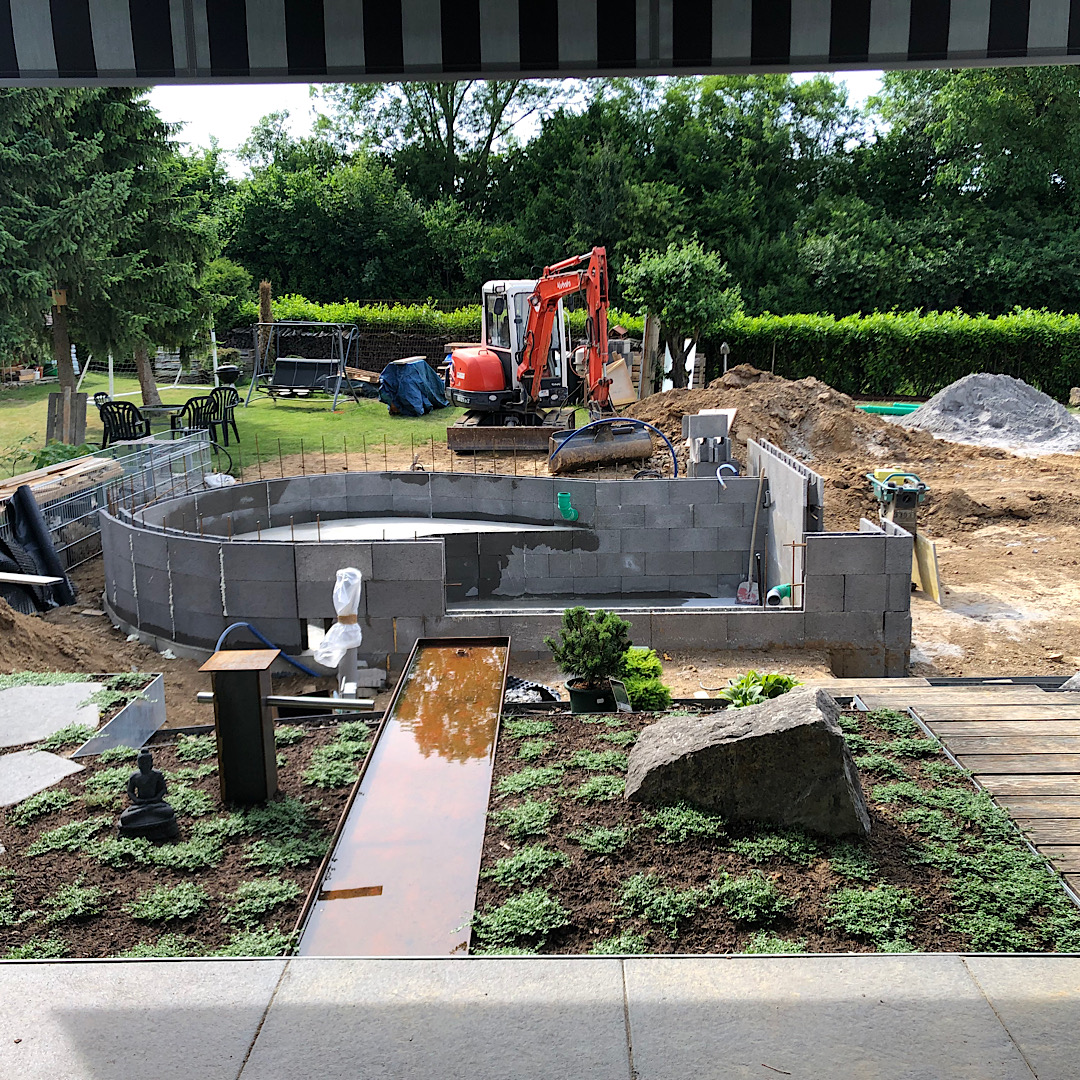

Update

Schöne Bilder!

Tolles Projekt!

_________________
Mein Teich:

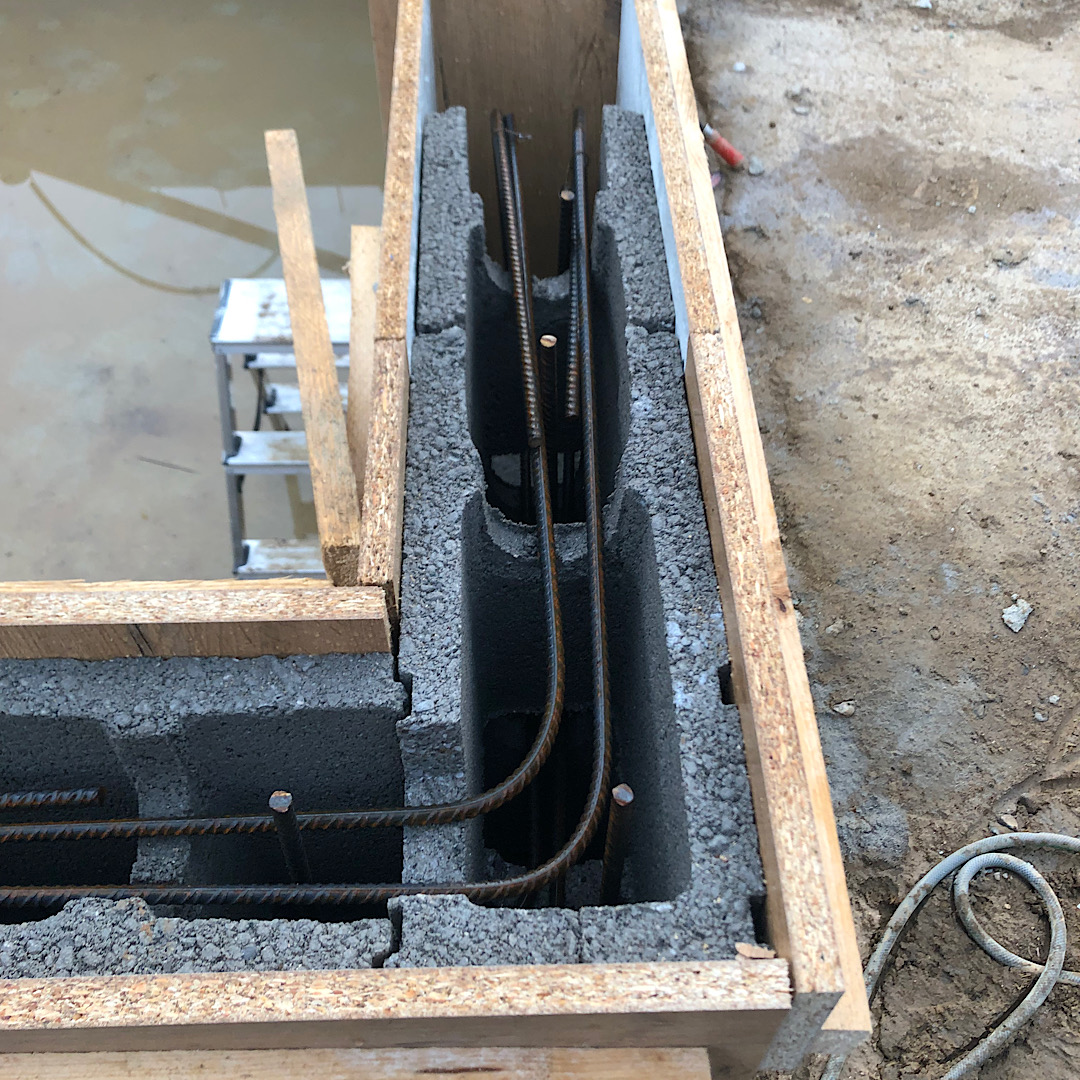

Hochteich 20m3 - 19er Betonschalsteine und 50mm Isolierung
2 Teichfenster 100x60cm
Aquafil Smartpond Vliesfilter 800 S mit Aquaforte DM-Vario 30000
2x 42W UVC-Lampe
1 BA, 1 Skimmer, 1 Mittelwasserablauf, 2 Rückläufe
Biofilter:
900l - 25er Helix statisch, , 2x Thomas AP Belüfterpumpe 60l/Min
Belüfterring im Teich mit Thomas AP Belüfterpumpe 40l/Min
Winterabdeckung: 16mm Doppelstegplatten

Meine Teichbaudoku:

viewtopic.php?f=1&t=19154

Weitere Bilder

Sieht gut aus!


Pfiffikus,
der jetzt ganz gespannt ist, wie bei Euch die Scheibe im Mauerwerk verankert wird

Hallo Pfiffikus,

Danke für dein Feedback.

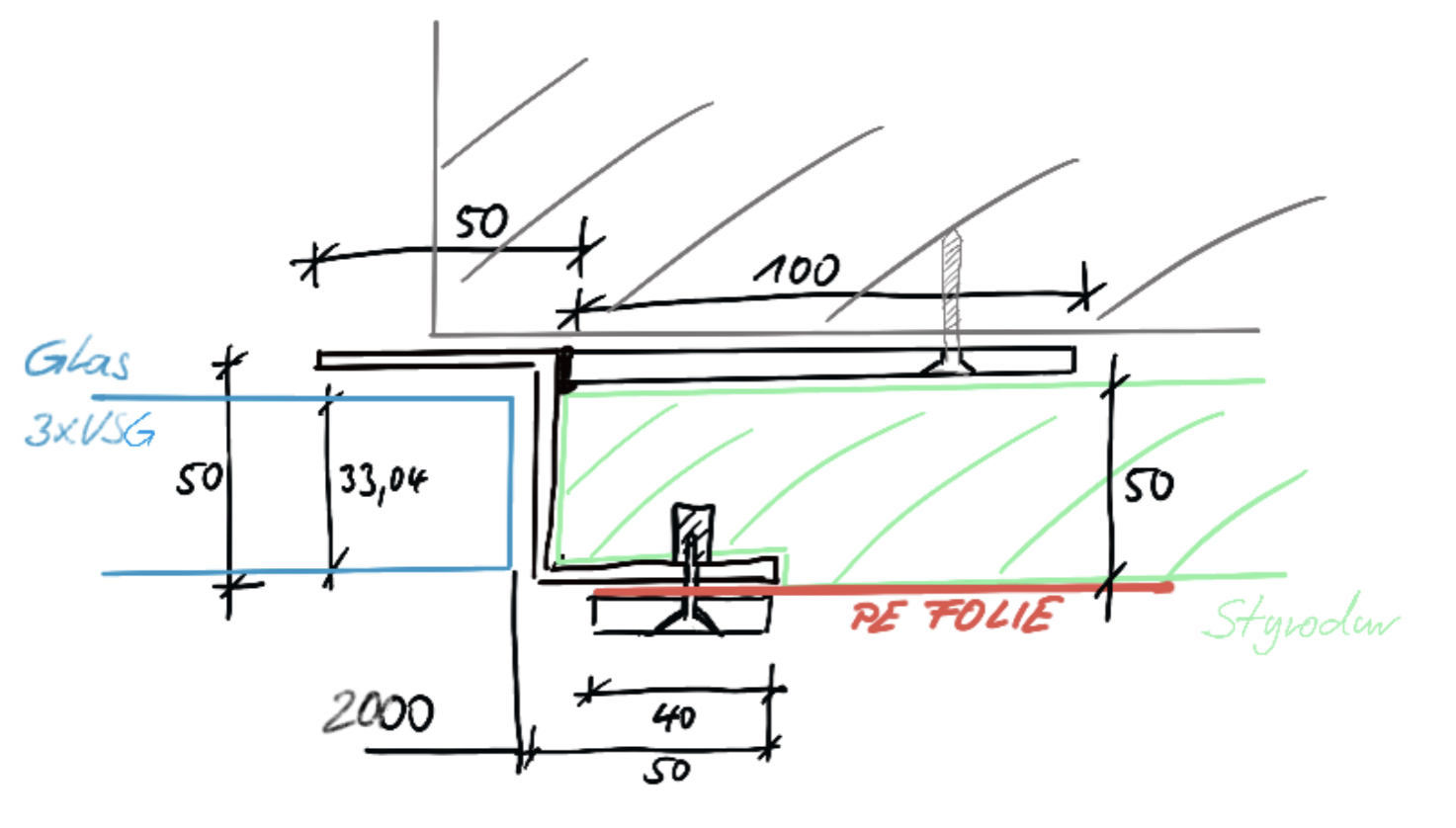

Die Abdichtung zur Scheibe wird lt. Skizze ausgeführt …. So zumindest der Plan. Scheiben sind geordert und die Edelstahl-Profile sind gekantet.

Kleben mit Innotec, oder? Ist fast Alternativlos von der Qualität denke ich.

Gruß

Die Druckkraft wird mit 125mm Auflagefläche vom Stahlrahmen in den Beton abgeleitet, richtig? Das sollte gehen.

Für die Abdichtung zwischen Glas und Stahl kann man Adhesal von Innotec verwenden, würde ich auch so machen. Dasselbe Zeug gibt es auch mit anderem Namen bei Würth. Dieser Teil sollte die kleinere Herausforderung sein.


Schwieriger wird die Abdichtung zwischen Edelstahl und PE, weil darauf kein Kleber hält. Du hast hier eine kraftschlüssige Verbindung vorgesehen, die praktikabel ist. Zwischen Stahl und PE darf auch Adhesal eingebracht werden. Aber Achtung! Hier dient die Paste nicht als Klebstoff, sondern als Dichtmittel.


Unbedingt vermeiden solltest Du Verletzungen der Koi an der Gegenschiene.


Pfiffikus,
der die beiden Kanten neben der Schraube, wenn möglich, sogar noch abrunden würde

Der Edelstahl-Rahmen wird sogar noch weiter aufliegen. Es werden 140mm sein.

Ich hoffe, dass es zwischen dem Profil und der PE als Dichtmittel wirkt. Durch gleichmäßige Klemmung hoffe ich auf Dichtigkeit.

Die Schrauben werden versenkt und die Kanten alle gerundet um
Verletzungsstellen zu reduzieren.

Anzeige:

_________________
Wenn du einen Monat lang ein werbefreies Forum willst, klicke hier und überweise mir 100 Taler!
Wenn du mich im Koi-Schnack etwas fragen möchtest, klicke hier!

Geht in kleinen Schritten vorwärts …

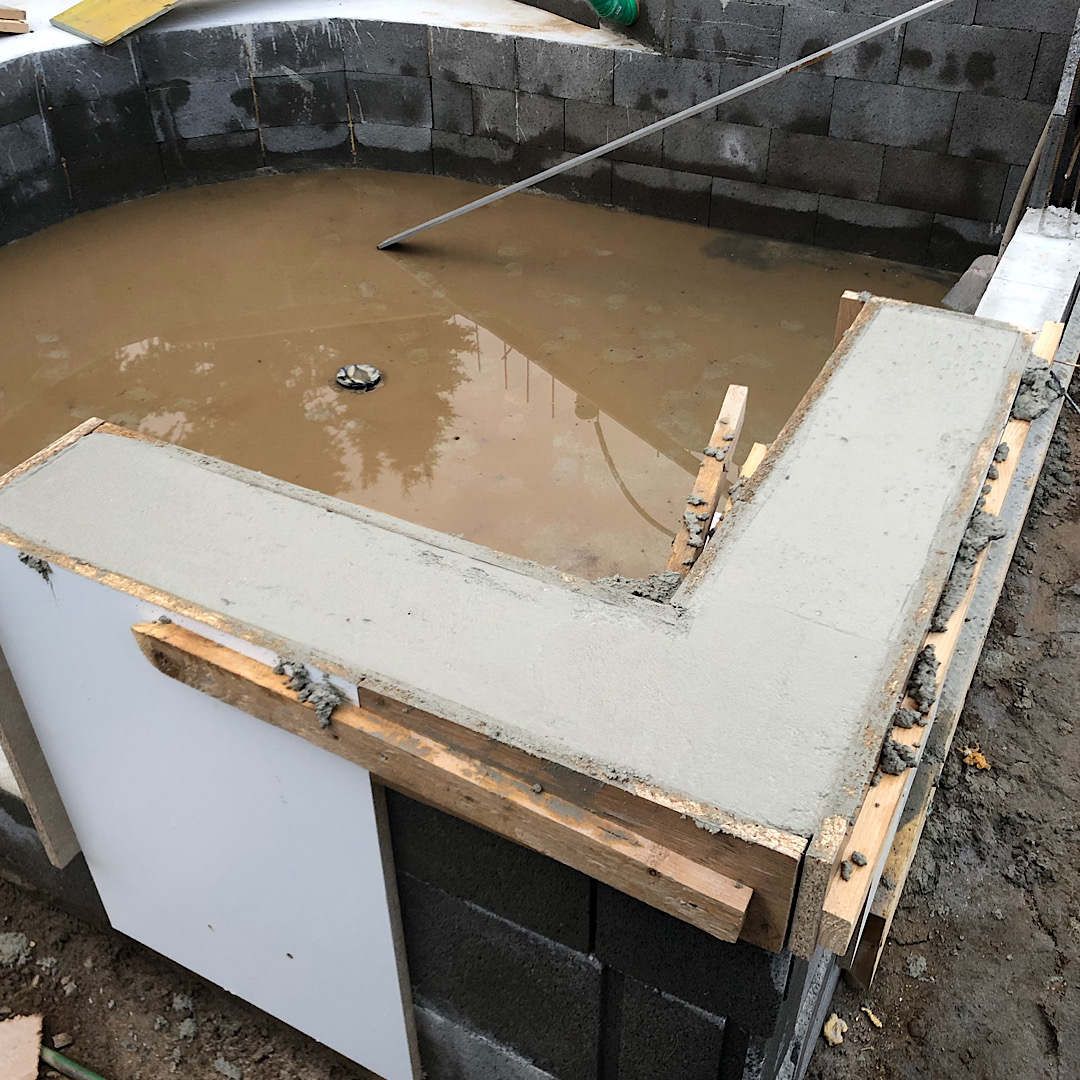

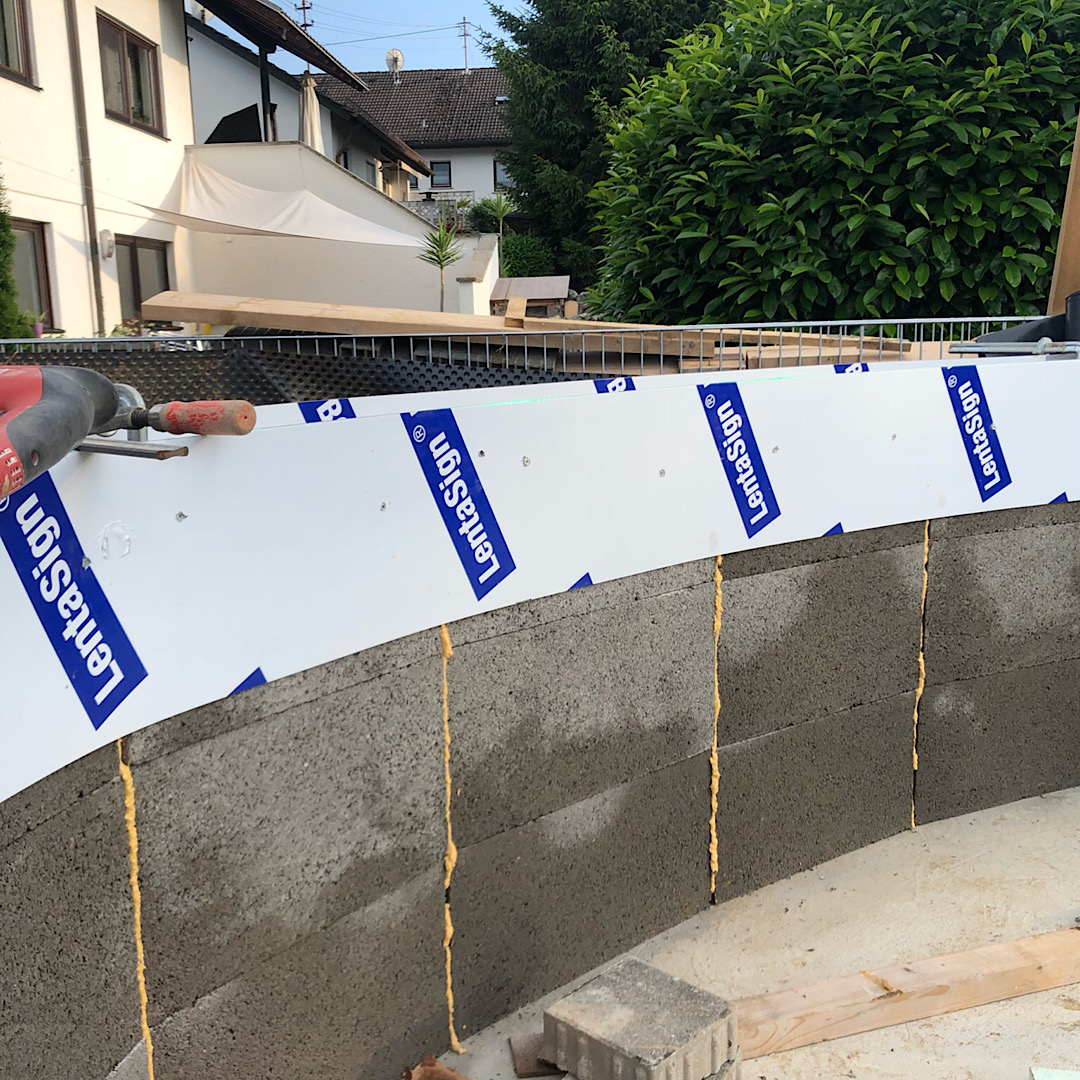

Als Schalung habe ich Alu Dibond Platten verwendet. Waren von einem anderen Projekt übrig. Lässt sich sehr gute verwenden für die Rundungen.

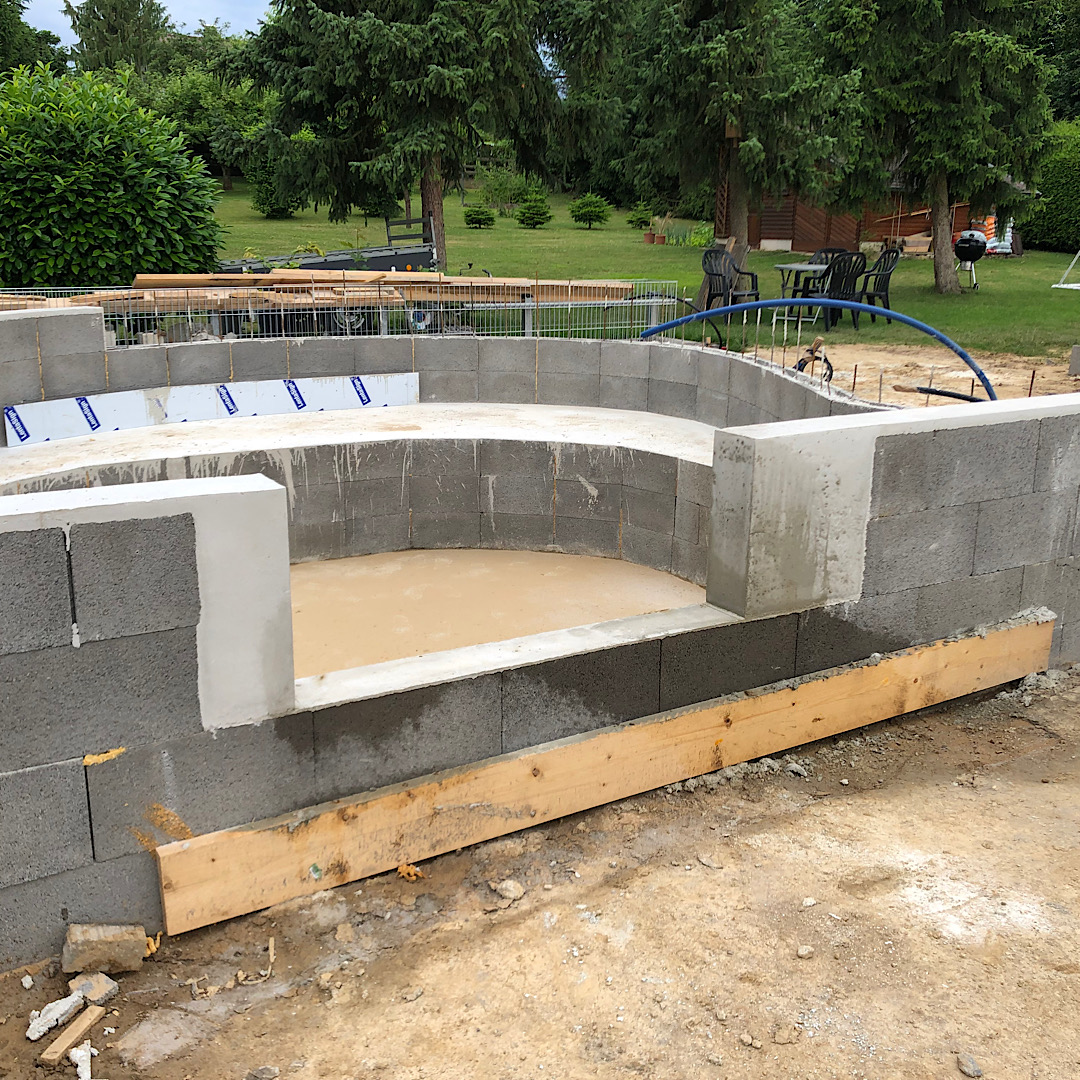

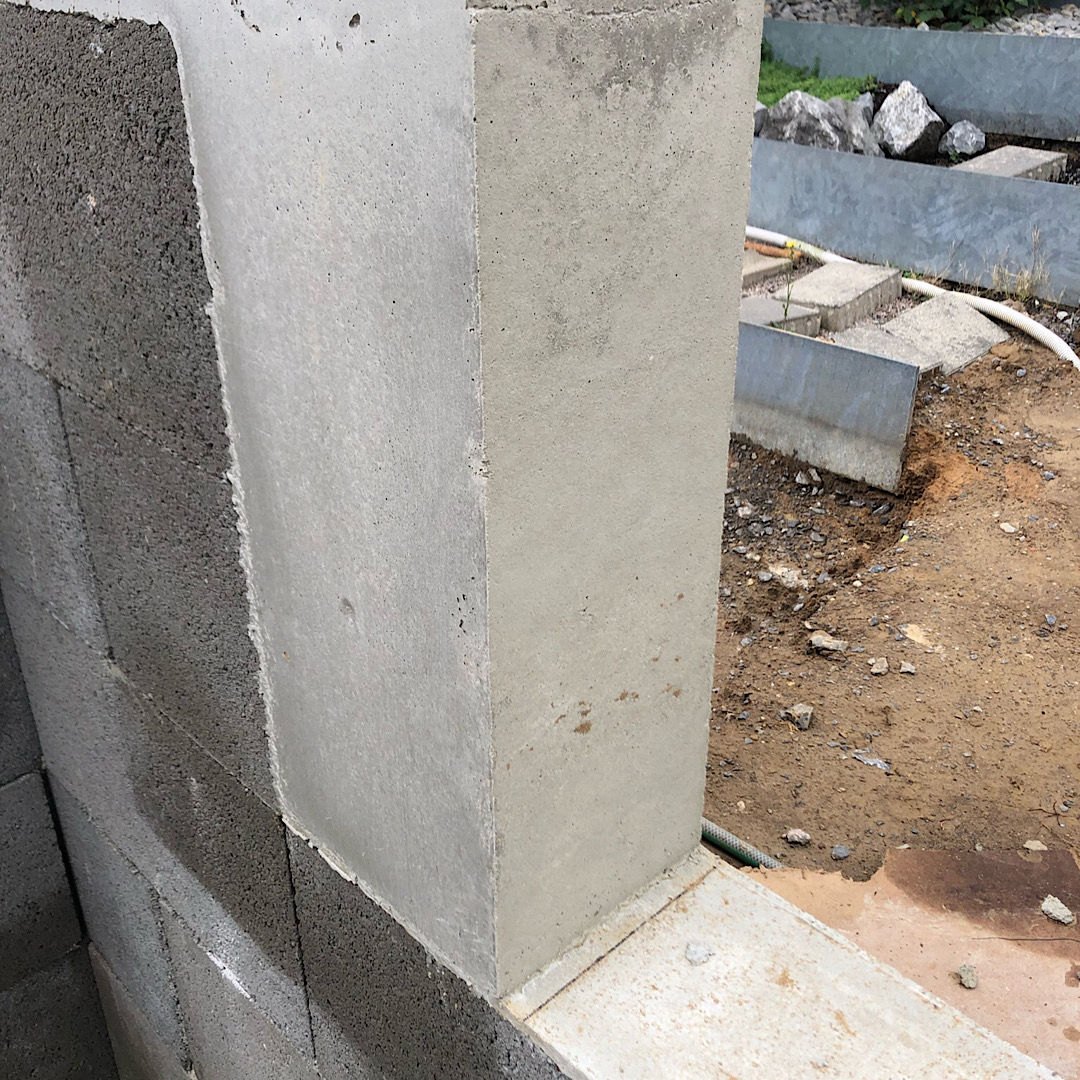

Ausgeschalt, Gabione gesetzt, …
Scheiben sind auch gekommen.

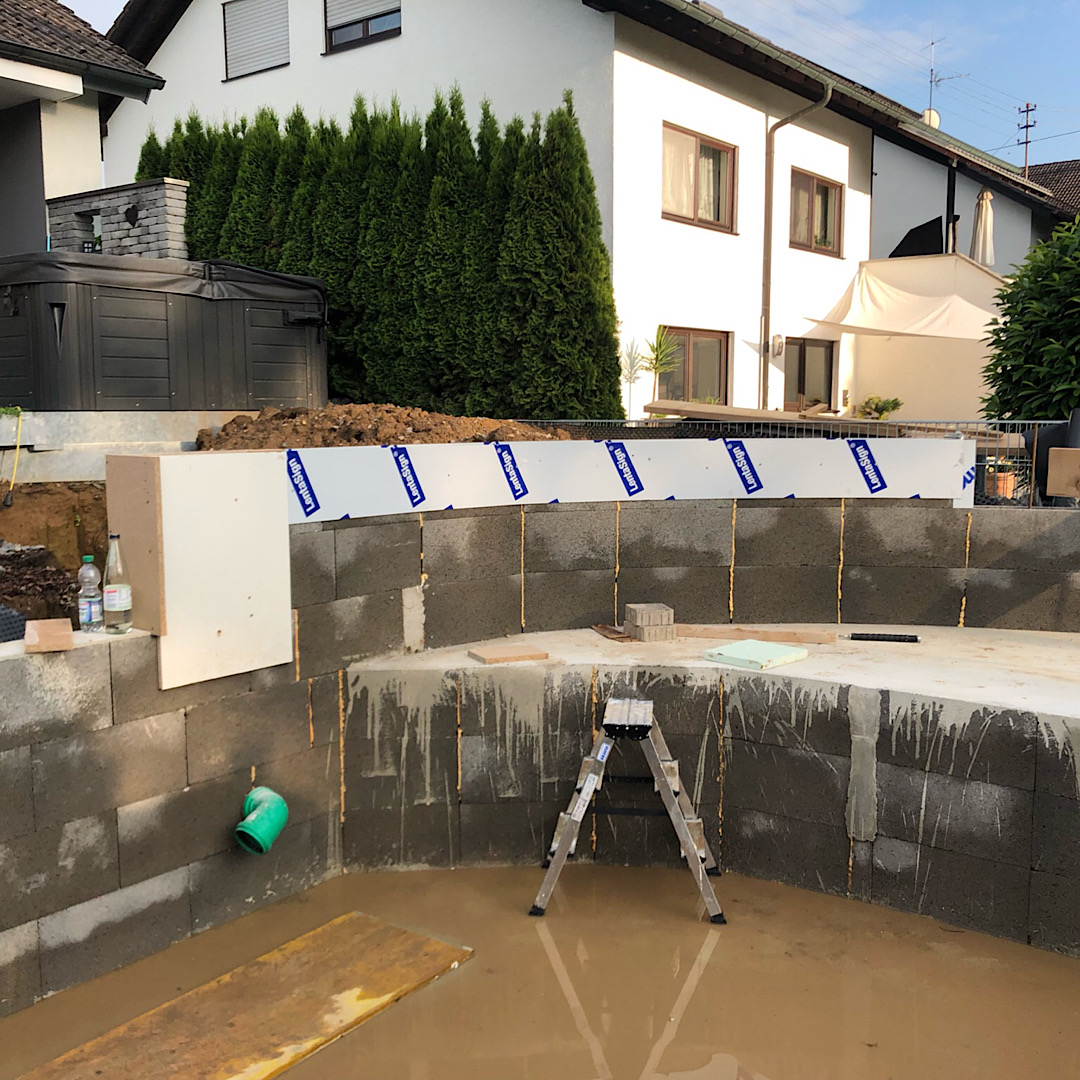

Ich überlege gerade wie ich mit der Isolierung verfahre.
Ich habe 50er Styrodur für die Wände. Der Boden der Tiefzone bleibt ohne Dämmung.
Was mache ich mit dem Boden der Flachwasserzone?
Diese ist 75cm tief. Isolieren oder nicht?
Da wir den Teich auch zum Abkühlen nutzen wollen, wird auf dieser Fläche gestanden und gegangen. Aber bei Styrodur sollte das kein Problem sein, da auch noch die PE-Abdichtung darauf kommt.
Vielen Dank für eure Einschätzung.
