Hallo,

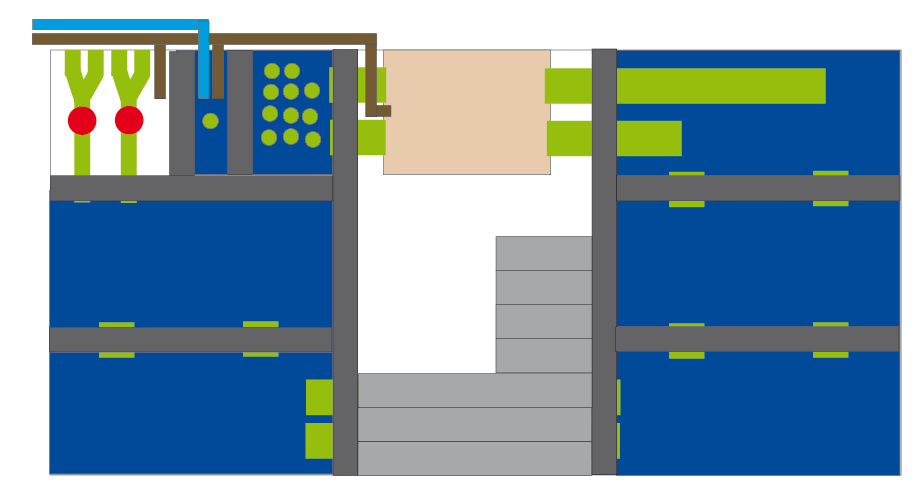

ich habe einfach mal eine erste Skizze für das Filterhaus gemacht.



Das ganze ist 6x3 Meter groß und befindet sich unter einem Gartenhaus. Die Wasseroberfläche liegt ca 45cm über dem Boden des Gartenhauses. Daher vorne 2 Treppenstufen um hoch zu kommen. So kann man später auf den Filterkammern laufen und den Platz zu nutzen. Da die einzelnen Kammern gemauert sind, könnte man theoretisch auch ein Quarantänebecken auf der oberen Ebene Positionieren.
Über weitere Treppen kann man dann wieder nach unten zur Technik. Im Entwurf sind 4 Stufen eingezeichnet.

Das Wasser kommt in einer Sammelkammer (blauer Bereich mit grünen Punkten) an. Dort kommt auch die UVC rein. Über 2x 250mm ist alles weitere verrohrt. Von der Sammelkammer geht es weiter zum Trommelfilter.
Von dort geht es weiter zur ersten Kammer oben rechts. Die Kammer ist ca 2m x 0,9m groß. In der Tiefe bin ich Variabel. Zwischen 1 Meter und 1,8 Meter ist alles möglich. Das Wasser strömt dann von unten ein, durchdringt die Matten auf dem Weg nach oben und fließt dann oben wieder ab in die 2. Kammer. Dort fließt das Wasser von oben nach unten. Dann geht es weiter in die 3. Kammer. Hier fließt es wieder von unten nach oben. Diese 3 Kammern könnten dann mit Japanmatten bestückt werden. Die 3 Kammern haben bei einem Meter tiefe 5,4 Kubikmeter Volumen. Ich denke wenn ich auf 120cm gehe bin ich auf der sicheren Seite (6,48 Kubik).

Von Kammer 3 geht es dann unter der Treppe entlang in die 4. Kammer. Auch hier fließt das Wasser wieder von unten nach oben. Dann Kammer 5 von oben nach unten. Unten saugen dann die 2 Pumpen und drücken das Wasser in 4 Ausläufe. Kammer 4 und Kammer 5 haben 4,3 Kubik. Diese würde ich mit HelX bestücken.

Die kleine Kammer zwischen der trockenen Pumpenkammer und der Sammelkammer ist eine Revisionskammer, mit Frischwasserzufluss, Überlauf und zum Einziehen von Kabeln falls notwendig.

Auch der Trommelfilter und die Pumpenkammer bekommen einen Abwasseranschluss.

Gibt es hierzu Meinungen?

Liebe Grüße,
Christian

Schalung, entweder auf Quadrat oder Rund, Durchmesser nach belieben, ich würde ihn groß machen. Abschieben mit zwei u Profilen li/re, bei belieben zum Tempraturhalten auf der Innen/außenseite.

_________________
Gruß
Manuel

Hallo Christian,

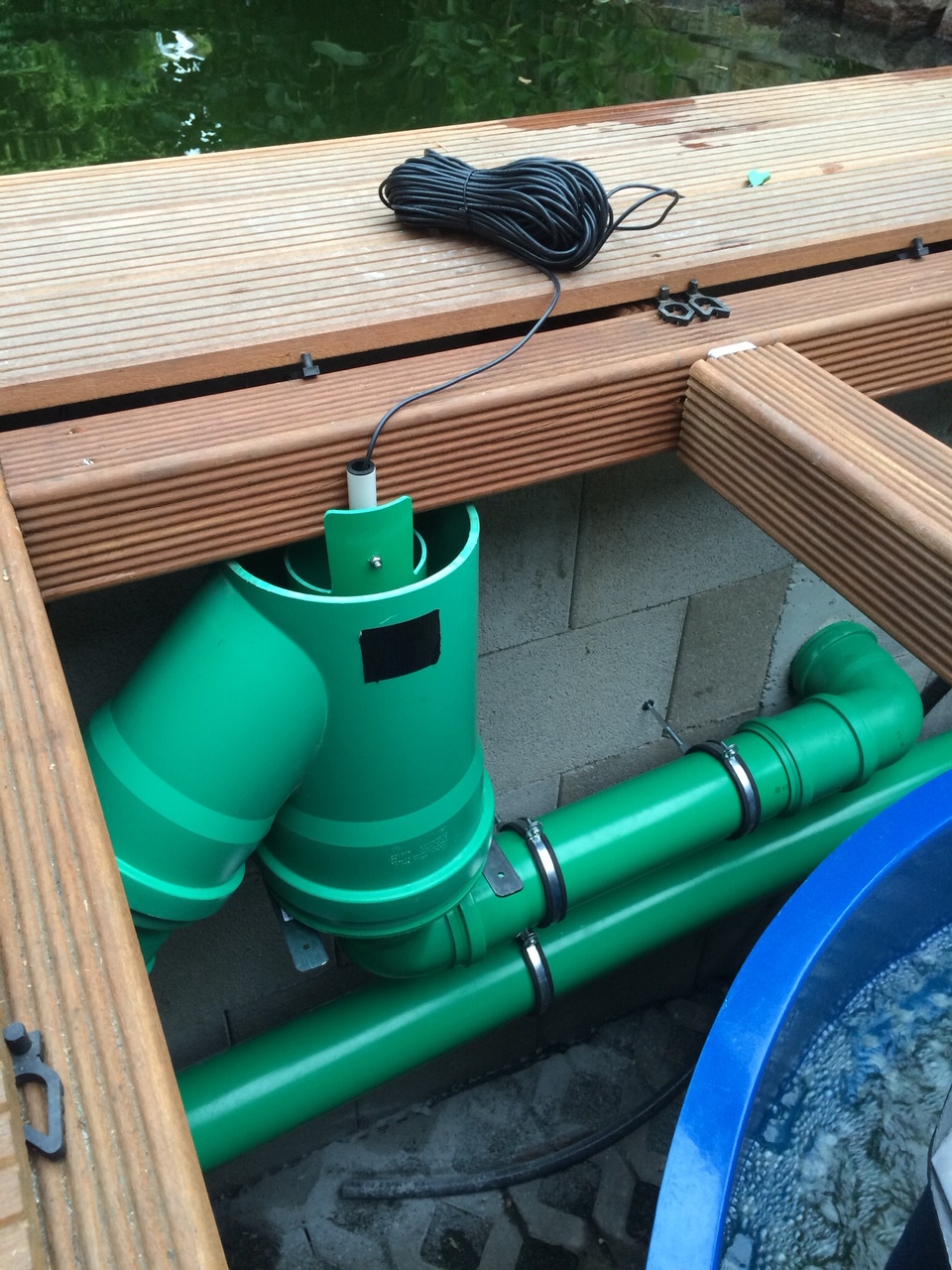

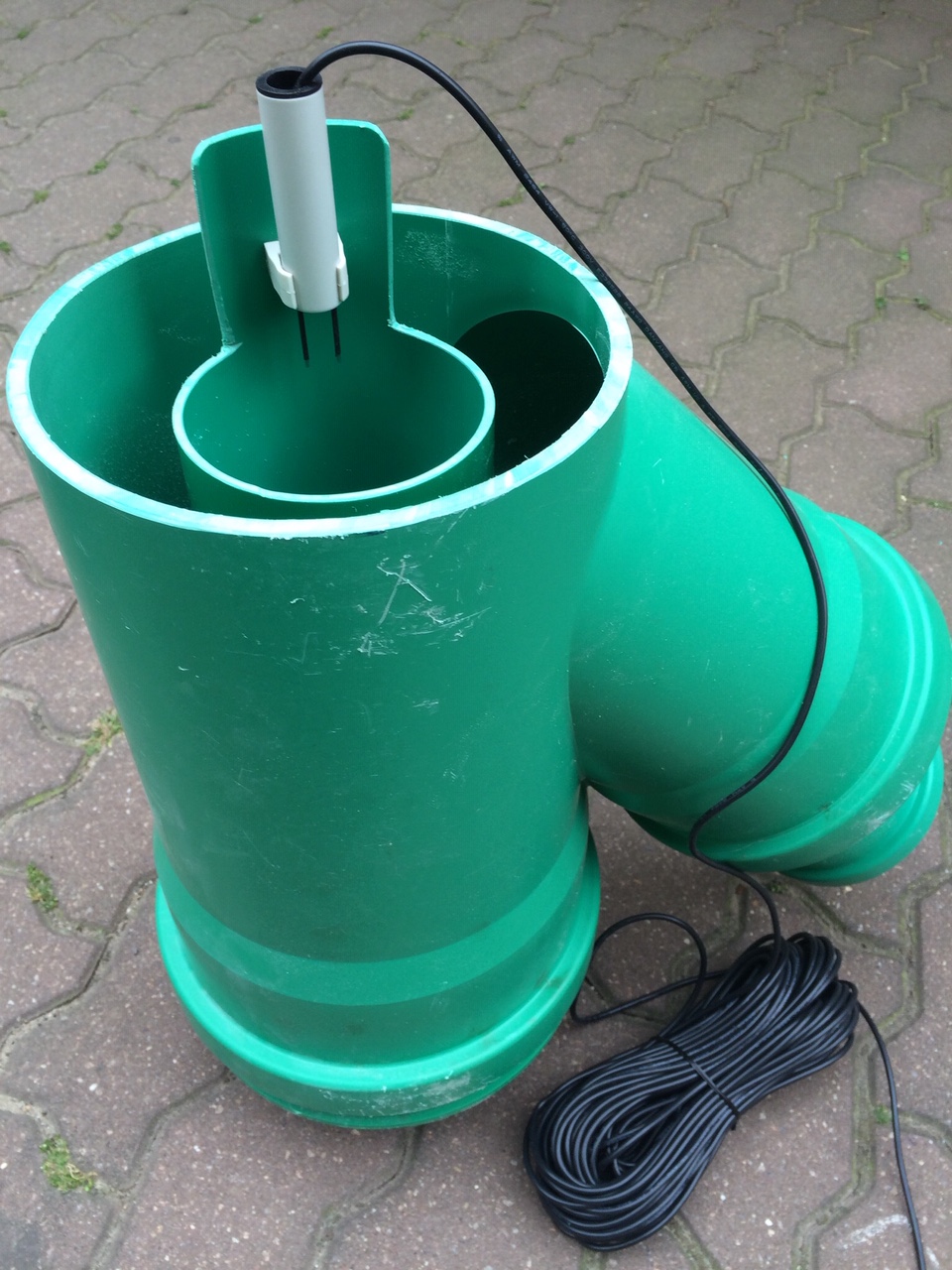

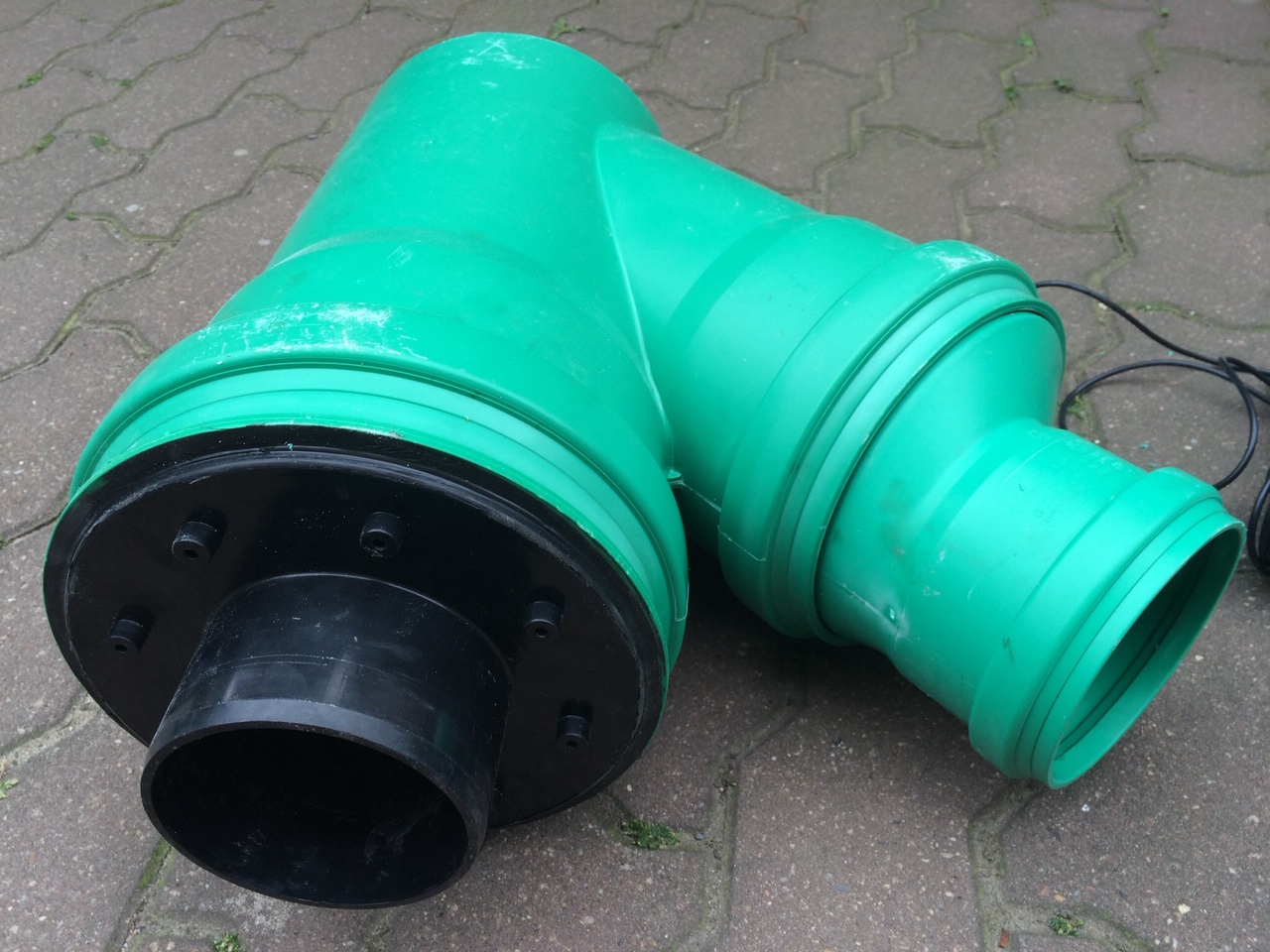

mit solch einem Rohr, wie von dir beschrieben, habe ich auch bei mir den Teichüberlauf realisiert. Ein 110er KG-Rohr geht ca. 50cm unterhalb der Wasseroberfläche aus dem Teich in die Filterkammer und mündet dort in einer 200er Y-Abzweigung. Der Wasserstand bei vollem Teich entspricht also der Oberkante des senkrechten 110er Rohres. Hier ist gleichzeitig der Sensor für die Füllstandsüberwachung verbaut. Überschüssiges Wasser läuft in den 200er Y-Abzweig weg.
Probleme durch stehendes Wasser in diesem Rohr gibt es in meinem Fall nicht, da das Rohr zweimal am Tag durch die zeitgesteuerte Wassernachfüllung freigespült wird.
Durch dieses Rohr könnte man natürlich auch irgendwelche Kabel in den Teich führen.

Beste Grüße
Jörg

Schade, dass ich das nicht schon vor einem Dreiviertel Jahr gesehen habe, Jörg. Gut gelöst!

_________________
Ich suche persönlichen Kontakt zu anderen Koi-Teich-Besitzern in der Umgebung von Frankfurt/Main (+100km). Schreibt mich gerne an. Spätere Hochzeit leider ausgeschlossen.

Hallo Creddy,
eine Vorgabe Verhältnis Flach zu Tiefbereich gibt es nicht, das ist Gestaltung.
Dein benötigtes Biovolume hat dir Showa65 schon angegeben.
Die Kammern zu mauern ist eine gute Entscheidung.
Up/down ist prinzipiell richtig, aber es besteht die Gefahr, dass die Pumpen am Ende,
ab der Überlaufhöhe die Kammern leerziehen (bitte Niveauabfall beachten).
Jede Kammer sollte zu Reinigungszwecken mit einem Abwasseranschluß versehen werden.
Ich empfehle nicht so viele Kammern einzuplanen.
Japanmatten sind sehr gut einzusetzen, beachte bei der Kammertiefe das Mattenmaß
ca.1000x1200, darunter und darüber benötigst du freie Wasserfläche ca. 250mm min.
Dazwischen ist das Netto Biovolumen zu rechnen, (da wird es schon sportlich mit dem Platz im Filterhaus)
Unterschätze nicht den Platzbedarf für Installation und Montageräume.
Deine Sammelkammer ist zu klein, hier bitte mit dem Schweißfachmann abstimmen was den Arbeitsraum betrifft.
Überlege dir es gut mit der Beleuchtung (das ist kein Swimmingpool) ,
ich kenne einige Teiche mir Unterwasserbeleuchtung die nicht gerne angeschaltet wird.

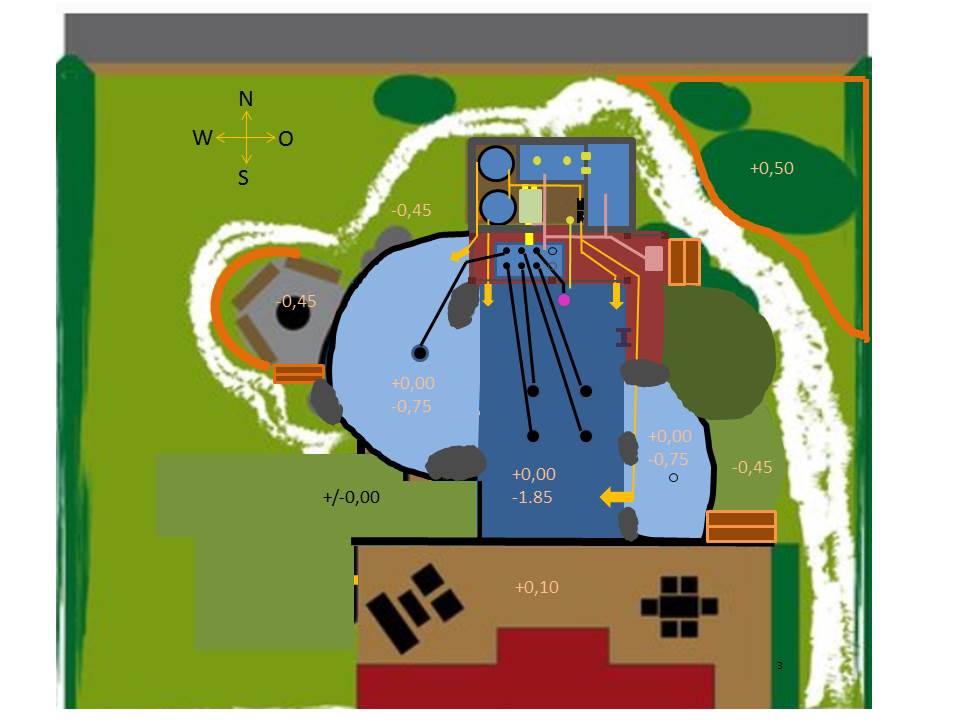

(Ohne zu wissen wie Kompromissbereit du bist, habe ich mir erlaubt,
deine Teichplanung etwas zu optimieren und auch das Volumen etwas zu verkleinern.
Die Tiefzone ist ca. 5x7 Meter, gesamt ca. 100m³ als Richtgröße.
Verbesserte Zugänglichkeit zum Teich, Leitungsverläufe gekürzt.
Filteranordnung ist darauf abgestimmt, Kombilösung Rückläufe gepumpt und in Schwerkraft, mit der Option Rieselfilteraufsatz.
Vorstellung ist natürlich nur als Denkanstoß zu sehen, bitte nicht falsch verstehen)
Grüße FLEX

Hallo zusammen,

die Wasserwerte vom Brunnen sind gerade gekommen.

Kolonienzahl: 11000
Entereobakterien: <500
Pseudomonaden/Aeromonaden: 4000
pH-Wert: 7,25
Leitfähigkeit: 874
Gesamthärte: 22,4
Carbonathärte: 13,4
Ammonium: 0,69
Eisen: 2,02
Mangan: 0,86
Nitrat: 4,1
Nitrit: 0,12
Phosphat: 0,57

Könnt ihr mir bitte helfen die Zahlen zu verstehen.

Soweit ich das einschätzen kann, ist der PH-Wert perfekt. Auch die Carbonathärte scheint gut zu sein, die Gesammthärte ist aber wohl relativ hoch.
Ammonium scheint wohl gerade noch okay zu sein. Das Nitrit ist wohl zu hoch und das Nitrat ist sehr gut.
Bei den anderen Werten muss ich leider passen.

Grüße
Christian

Allein Amonium 0,69 ?? Sollte nicht über 0,2 liegen. Nitrit 0,12 wäre ein guter Wert mit Besatz.
Die anderen Parameter sind auch nicht der Börner. Meiner Meinung nach ist dein Brunnenwasser nicht für den Koiteich geeignet.



Gruß Jürgen

_________________
Mein Teich:
https://www.youtube.com/watch?v=bQ380gUdcew&t=0s
Mein Filter:
https://www.youtube.com/watch?v=tOKGC3X1-Ak&t=0s

Anzeige:

_________________
Wenn du einen Monat lang ein werbefreies Forum willst, klicke hier und überweise mir 100 Taler!
Wenn du mich im Koi-Schnack etwas fragen möchtest, klicke hier!

Sind die Keimmessungen in KBE/100ml ausgeführt worden?

_________________
Gruß
Manuel

Hallo,

nein, die Einheit lautet KBE/ml

Dann ist der Keimdruck nicht gerade ein Highlight. Wiederum spiegelt dieser nur den Gesamtdruck wieder, aus was es sich zusammensetzt ist die Frage. Schwach pathogen, stark pathogen.

Zum Verständnis, im Teich würde bei so einer Bestimmung auch Filterbakterien, Milchsäurebakterien etc alles mit in die Gesamtrechnung einfließen.

Wie Tief ist der Brunnen, ist er korrekt gebaut oder mit geschlitztem KG Rohr und Schlemmpumpe in Hobbyarbeit enstanden
