So sehen die Daten aus die ich verarbeite, kann damit dein Trend was anfangen?

Gesendet von meinem E6653 mit Tapatalk

Hi Kujaku80,

irrendwie sprechen wir evtl. am Thema vorbei, wenn Du mit Deinem ersten Screenshot,

ein Visualisierungssystem SCADA/HMI-Systeme meinst.

Obwohl da kommt noch was von Dir während ich getippt habe.

Zu Deiner Frage: "Mich würde interessieren wie du die Daten für die Trends einliest. Evtl könnte ich so etwas mit den Daten der Logo machen da ich die Daten ja über. Logocontrol schon verarbeite.
"

Für die z.B. Highcharts lese ich die Daten des gewünschten Zeitraum wieder aus RRD-Tools zurück und Visualisiere sie mittels Highcharts.

Hier ein Beispiel für 24 Stunden PH-Wert.
column=02;rrdtool fetch /media/logdaten/rrd/teichmonitor2.rrd AVERAGE -r 900 -s -24hr |...... >/media/logdaten/24h_daten/24_achse_ph

aber ich glaube das hilft Dir nicht weiter.

So wie ich den Highcharts Trend kenne nein.

Ich benutze Numerische Werte z.b. für ein hohen PH.- Wert
8.721e+00,8.535e+00,8.672e+00,8.665e.................................

versuch macht klug

Ich hab eben mal alles soweit gelötet dass ichs fürs breadboard stecken kann. Mal sehen wieviel lötstellen ich vermurkst hab
Ich werde berichten...

_________________
Gruß
Marc

Wo bekommst du die Werte her? Über wlan?

Gesendet von meinem E6653 mit Tapatalk

Leider verstehe ich nicht worauf Du hinaus möchtest?

Ob die Daten über WLan, Lan, SSD kommen ist doch erstmal vollkommen schnuppe.

Hauptsache die Daten haben das Format, was zur weiten Verarbeitung benötigt wird.

Wie das bei den Logos läuft weis ich leider nicht!

Warum Du deine Daten in eine App umwandelst verstehe ich nicht, da Du doch einen Webserver hast.

Also kannst Du dir doch Aussagekräftige Webseiten gestalten und als Zusatz mit einem Visualisierungsprogramm.

Ich würde Dir gerne mit den Trend´s helfen, dazu müsstes Du sagen welche Trend´s gemeint sind und wie bzw. was für Daten in Deinem Pi geschrieben werden.

______________________________________________
Gruß vom
Paul
______________________________________

Anzeige:

_________________
Wenn du einen Monat lang ein werbefreies Forum willst, klicke hier und überweise mir 100 Taler!
Wenn du mich im Koi-Schnack etwas fragen möchtest, klicke hier!

Hallo Paul, danke für dein Angebot. Würde. Mich nächste Woche mal melden, kannst du mir deine. Email per pn senden?

Gruß Markus

Gesendet von meinem E6653 mit Tapatalk

Tut mir leid, wenn es nicht ohne Email geht.

Email No way!

______________________________________________
Gruß vom
Paul
______________________________________

Hi Paul,

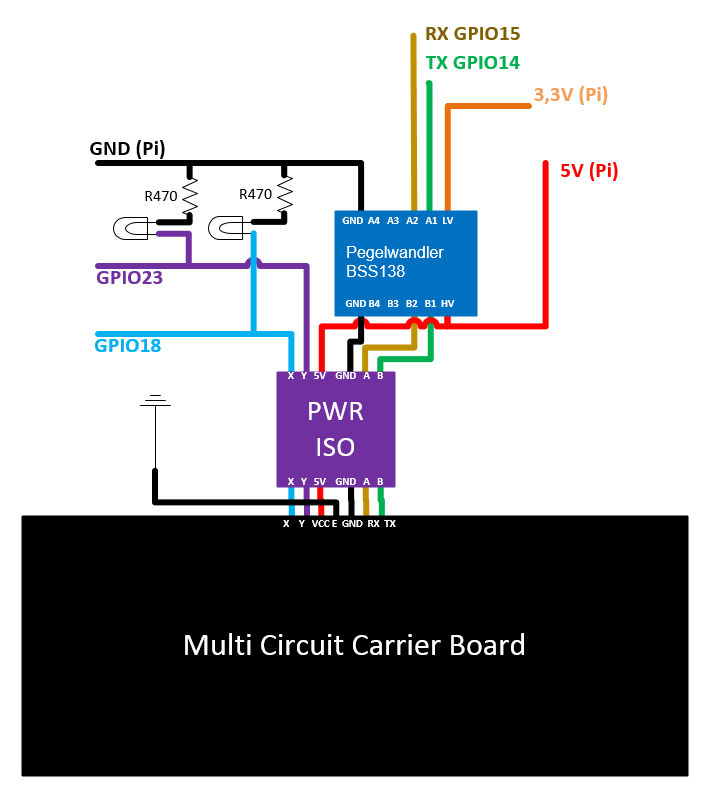

ich hab mal bevor ich Strom drauf gebe meine Schaltung aufgemalt. Wer nett wenn du mal drüber schauen könntest.

Was mir relativ unklar ist, ist der "E" Ausgang am Carrier Board. Ich hab das als Earth interpretiert und gedacht ich häng das später an den Potentialausgleich meines Schaltschranks. In der Beschreibung zur Pwr Iso verbinden die das aber mit dem isolierten Ground. Zumindest bei der Darstellung mit dem MUX Baustein.

Soll ich das wie im Schaltbild verbinden oder wie ursprünglich geplant an den Potentialausgleich/Masse vom Schaltschrank hängen.

Danke schon mal im voraus
Marc
